누수설비 세면대 하단 벽체 내부의 급수 배관 누수를 정밀하게 해결한 서울 도봉구 창동 - 실시간공사현황

서울 도봉구 창동 아파트 화장실의 매립 배관 누수 공사 사례입니다.
가스 및 청음 탐지를 통해 벽체 내부 부식 지점을 정확히 찾아냈습니다.
노후 배관을 제거하고 새 관으로 연장 교체하여 물샘 현상을 해결했습니다.
방수 처리와 타일 마감까지 원스톱으로 진행하였습니다.

벽면 내부에서 발생하는 누수는 지점을 정확히 찾는 것이 가장 중요합니다. 이번 도봉구 창동 현장에서도 전문 장비를 활용해 세밀하게 탐지하였습니다. 가스 탐지기로 대략적인 위치를 잡고 청음식 탐지기로 정밀 타격 지점을 확인했습니다. 세면대와 양변기 사이 벽체 내부 배관에서 압력 손실이 발생하는 것을 분석하였습니다. 타일을 굴착하여 드러난 급수 배관의 연결 부위가 심하게 노후된 상태였습니다. 비눗물을 이용한 검사에서 기포가 올라오는 것을 확인하며 누수 지점을 특정했습니다. 부식된 부분을 잘라내고 D2608050_2203 연장 작업을 통해 새 배관으로 교체하였습니다. 연결 부위의 밀착력을 높여 더 이상의 누수가 없도록 견고하게 시공했습니다. 최종 압력 테스트 결과 수치 변화 없이 안정적인 상태임을 확인하였습니다.

1. 도봉구 창동 누수 원인 파악을 위한 장비 세팅

정밀한 누수 진단을 위해 배치된 전문 설비 장치들 — 배관 압력 손실 확인을 위한 공압 및 가스 탐지기 준비 상태

벽체 내부 배관의 결함을 찾아내기 위해 현장에 도착하자마자 정밀 검사용 장비들을 세팅했습니다. 가스 탐지기와 압력 조절 콤프레셔를 배치하여, 배관 연결 부위에서 발생하는 미세한 공기 누설을 포착할 수 있는 최적의 상태를 만들었습니다.

2. 도봉구 창동 아파트 화장실 배관 점검

창동 아파트 화장실 벽면에 설치된 수도 수전과 연결된 배관의 모습입니다. — 화장실 벽체에 노출된 급수 배관과 수전 연결 부위 점검 현장입니다.

벽면을 따라 설치된 수도 수전과 급수 라인을 확인하고 있습니다. 배관 연결 부위의 상태를 면밀히 살피며 누수 여부를 판단하기 위한 기초 단계입니다. 수도꼭지와 연결된 호스의 정렬 상태와 벽체 내부로 이어지는 배관 끝단을 점검 중입니다.

3. 도봉구 욕실 배관 연결부 누수 탐지 과정

세면대 아래 타일 바닥에 설치된 탐지 장비 — 누수 지점을 찾기 위해 세면대 하단부에 장비를 가동 중입니다.

세면대 바로 아래쪽 타일 사이를 꼼꼼하게 확인하고 있습니다. 배관의 연결 부위에서 공기나 물이 새는지 확인하기 위한 작업입니다. 정확한 누수 지점을 찾기 위해 바닥에 탐지 장비를 배치해 두었습니다.

4. 도봉구 화장실 세면대 아래 누수 탐지 현장

세면대 하단 타일 바닥에 놓인 누수 탐지용 랜턴과 전동 드릴 — 세면대 하부 타일 바닥 부근의 배관 상태를 확인하는 모습 - 누수 지점 파악을 위한 장비 배치

세면대 아래쪽 바닥 타일 사이를 꼼꼼히 살펴보는 중입니다. 밝은 랜턴으로 어두운 구석까지 비춰가며 배관 연결 부위를 확인하고 있어요. 바닥에 놓인 드릴과 조명 장비를 활용해 누수 지점을 정확하게 찾아내려 노력하고 있습니다.

5. 창동 아파트 욕실 세면대 아래 배관 점검 기록

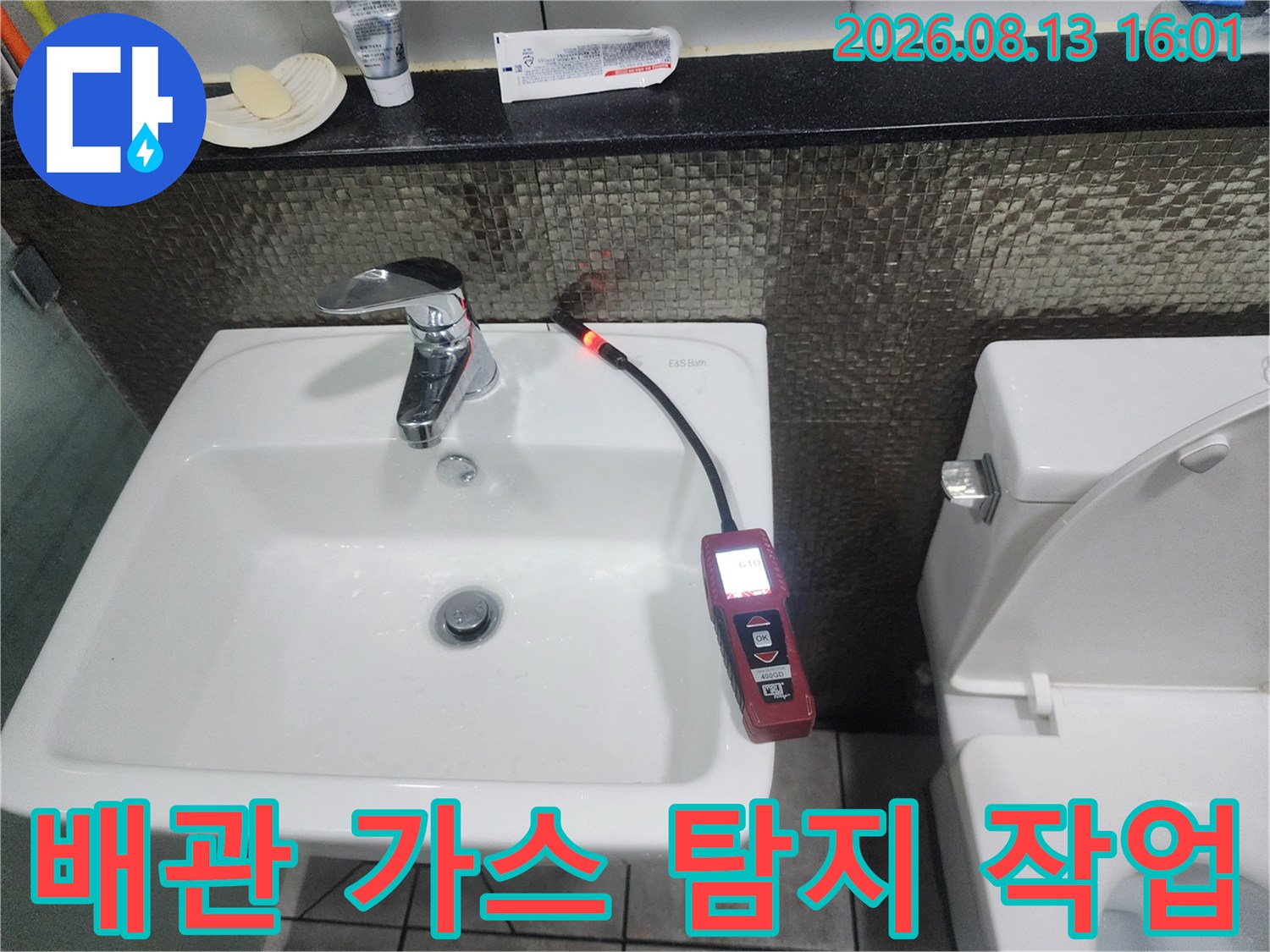

가스 탐지기를 사용하여 세면대 하단 배관의 누수 여부를 조사합니다. — 세면대 아래 벽체 틈새를 집중적으로 점검하는 가스식 탐지 과정입니다.

벽면 타일 사이로 연결된 배관 부근에 가스 탐지 호스를 위치시켜 누수 반응을 확인하고 있습니다. 육안으로 보이지 않는 벽 내부의 미세한 누수 지점을 정확히 찾아내기 위한 필수적인 검사 과정입니다.

6. 창동 아파트 욕실 세면대 하단 배관 누수 확인

세면대 수전과 양변기가 설치된 화장실 내부 모습입니다. — 누수 지점 확인을 위한 세면대 및 양변기 주변 환경 점검

세면대 하단의 배관 연결 부위와 양변기 뒷벽 쪽의 습기를 확인했습니다. 타일 벽면과 도기가 맞닿은 부분에 미세한 변색이나 틈새가 없는지 살폈습니다. 정확한 누수 지점을 찾기 위해 주변 기구들을 세밀하게 관찰하는 중입니다.

7. 도봉구 창동 화장실 벽면 타일 누수 흔적 확인

도봉구 창동 아파트 화장실 타일 벽면에 나타난 심한 습기와 물얼룩 현상 — 화장실 타일 하단부에 발생한 광범위한 물 얼룩과 습기 흔적 - 누수 원인 파악 중

세면대 아래쪽 타일 벽면을 살펴보면 매우 심하게 젖어 있는 것을 볼 수 있습니다. 벽체 하단부의 타일 사이사이로 물기가 스며들어 하얗게 얼룩이 남은 상태입니다. 이런 현상은 배관 연결 부위에서 미세하게 새어 나온 물이 벽을 타고 흐를 때 나타납니다. 육안으로도 배관 주변의 습도가 매우 높음을 확인할 수 있습니다.

8. 도봉구 화장실 타일 벽면 배관 누수 진단

화장실 타일 제거 후 드러난 누수 의심 배관의 모습 — 벽면 굴착을 통해 노출된 급수 배관의 연결 상태입니다

타일 안쪽 매립된 배관 부근에 물이 고인 흔적이 보입니다. 배관 접합부 쪽에서 발생하는 누수를 확인하기 위해 굴착했습니다. 문제 부위를 정확히 도출하여 교체 작업을 준비하는 과정입니다.

9. 도봉구 창동 아파트 급수 배관 누수 지점 점검

배관 연결 부위 비눗물 거품-누수 지점 확인 작업 — 배관 접합부 거품 현상-누수 원인 규명 중

배관의 틈새를 찾기 위해 비눗물을 사용해 거품 반응을 살피고 있습니다. 거품이 부풀어 오르는 지점이 바로 물과 공기가 새는 누수 포인트입니다. 정확한 누수 위치를 확인해야 불필요한 굴착 없이 보수가 가능합니다.

10. 도봉구 창동 화장실 벽면 배관 누수 확인

도봉구 창동 화장실 타일 내부의 노출된 배관 모습입니다. — 벽체 굴착을 통해 확인한 매립 배관의 누수 지점 현황입니다.

화장실 벽면 타일을 일부 제거하고 안쪽 상태를 살펴보았습니다. 배관 연결 부위 주변으로 습기가 가득 차 있는 것을 볼 수 있습니다. 매립된 급수 배관의 노후로 인해 물이 새어 나오고 있었습니다. 정확한 보수를 위해 굴착 범위를 넓혀 문제 지점을 노출시켰습니다.

11. 도봉구 아파트 화장실 배관 누수 진단 과정

화장실 벽면을 굴착하여 드러낸 급수 배관의 모습 — 배관 결함을 확인하기 위해 타일 내부를 파헤친 상황

단순히 겉만 봐서는 알 수 없는 매립 배관의 상태를 확인하기 위해 벽면을 조심스럽게 굴착했습니다. 회색 PVC 배관들이 연결된 부위들을 하나씩 점검하며 어디서 물이 새어 나오고 있는지 추적하는 과정입니다.

12. 도봉구 창동 화장실 벽면 배관 굴착 현장

도봉구 창동 화장실 벽면 타일을 굴착하여 내부 배관을 확인하는 모습입니다. — 배관 상태 확인을 위해 굴착한 화장실 벽면 내부의 급수 배관 연결 부위

누수가 의심되는 지점을 정확히 찾기 위해 타일 벽면 일부를 제거했습니다. 매립된 배관의 연결 상태를 직접 눈으로 확인하기 위한 과정입니다. 굴착된 부위에는 기존 급수 라인이 외부로 드러나 있습니다.

13. 도봉구 창동 화장실 벽체 내부 배관 부식 확인

배관의-접합부와 주변 벽체의 노후 상태를 보여줍니다. — 배관 연결 지점의-부식과 틈새를 정밀하게 확인하는 단계입니다.

벽체 안쪽 배관들의 연결 상태가 매우 불안정해 보입니다. 연결 부위에서 미세한 누수가 의심되어 면밀히 관찰하고 있습니다. 배관 주변의 젖은 흔적들을 통해 정확한 문제 지점을 찾는 중입니다.

14. 도봉구 창동 화장실 배관 부식 및 누수 확인

화장실 세면대와 양보기 주변의 타일 마감 상태를 보여줍니다. — 누수 탐지 작업 중 확인한 세면대 하단과 변기 설치 구역입니다.

세면대 하단부 벽체에서 물기가 느껴지는 상황이었습니다. 양변기 뒤쪽 타일 사이의 건조 상태도 함께 점검했습니다. 배관 연결 부위의 미세한 틈새가 원인일 가능성이 높았습니다. 정확한 진단을 위해 배관 압력 손실 여부를 확인하였습니다.

시공이 완료된 후 굴착 부위를 메우는 방수 처리를 철저히 진행했습니다. 물 사용이 많은 화장실인 만큼 방수층 형성이 무엇보다 중요하기 때문입니다. 마지막으로 타일을 정교하게 부착하여 공사 전의 모습으로 원상복구 하였습니다. 고객님께서 만족하실 때까지 꼼꼼하게 마무리 점검을 수행했습니다. 저희 누수전화는 책임 시공을 원칙으로 하며, 시공일로부터 2년간 A/S를 제공하여 지속적인 신뢰를 드리고 있습니다. 누수 탐지부터 마감까지 한 번에 해결하여 고객님의 불편을 최소화했습니다. 언제나 기본에 충실한 시공으로 보답하는 전문 엔지니어가 되겠습니다.
